Welcher Pin ist der Muteanschluss am Radio vom SX4 Comfort 4x4

    Hallo, ich abe mich gerade erst angemeldet. Ich habe schon öfters in diesem Forum Hilfe gefunden. Ich werde meine SX4 1.6 Comfort 4x4 im März 2010 geliefert bekommen. Ich habe ein Problem. Ich habe mir eine FSA Ego Drive mit passendem IsoCar2 Kabel besorgt. Ich möchte nun wissen, wo an dem 20 Pin Stecker der Muteanschluss ist um meine FSA anzuschließen. Also ich suche an dem Stecker der ins Radio ( Originalradio mit einem mittigen Knopf zum Ein- Ausschalten und zur Lautstärkenregelung ) geht, den Pin, wo ich den Mute Anschluss der FSA anschließen kann. Kann mr einer Helfen?

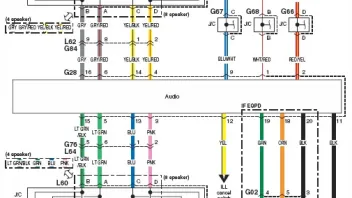

    Ich habe mal nachgeschaut. Ich glaube aber, das es keinen direkten Mute-Eingang gibt. Laut Schaltplan wird die Mute-Funktion am Lenkrad über eine Bus-Steuerung geregelt. Also, da ist schon mal kein rankommen. Was anderes ist auf dem Schaltplan nicht ersichtlich. Habe ihn mal angehangen. Unter Umständen brauchst Du ein zusätliches Gerät, was in die Lautsprecherleitung geklemmt wird, welches dann die Lautsprecher während des Telefonates tot stellt. Aber warte erst nochmal auf Swift Styler, vielleicht weiß er mehr.

    Gruß Jörg

    Im Suzuki Zubehör Prospekt werden 2 Parrot FSA angeboten. Diese müssen doch irgendwie das Radio stumm schalten? Das IsoCar2 Kabel was ich habe, schaltet auf Iso nur die Lautsprecher, Dauerplus, geschaltedes Plus, Masse, Beleuchtung durch. Die drei möglichen Muteanschlüsse sind nicht auf Iso durchgekemmt. Die restlichen Drähte von dem originalen Radiostecker sind im IsoCar2 Kabel direkt verbunden (Stecker auf Kupplung). Danke für eure Antworten. Mal schauen was Swift styler noch rausfindet.

    Zitat


    Im Suzuki Zubehör Prospekt werden 2 Parrot FSA angeboten. Diese müssen doch irgendwie das Radio stumm schalten?


    Ja, aber... früher waren die SX4 Comfort und manche Swifts auch mit einem VDO-Siemens Radio-Navi ausgestattet, und die Geräte haben Mute-Eingang.
    Die Panasonic-Radios der PACR-Serie dagegen, wie ich schon in anderen Foren gelesen habe, haben den leider nicht.

    Die Parrot ist eine Universelle FSA. Diese Schaltet über ein Y-Kabel und ein Steuergerät die Lautsprecher tot. Also ist kein Mute vorausgesetzt. Wichtig sind nur die ISO-Anschlüsse.

    In the beginning I looked around, but couldn't find the car I dreamt of, so I decided to build it myself. (Ferry Porsche)

    Wie gesagt ich schau mal aber ich selber hab ja nen 2liter diesel aus 2009,also schon facelift und ih hab ne parrot verbaut und habe dazu das adapterkabel dazugenommen...ist am einfachsten aber ich schau für dich,meines erachtens haben nur die fahrzeuge die ein navi hatten auch eine mutfunktion weil die noch nen adapterkabel zum radio auf iso anschluss haben..also ich denke jörg hat recht und du wirst es ohne das adapterkabel so nicht einbauen können aber ich sag bescheid wenn ich montag was weiß weil ich da sowieso nach luckau auf schulung gehe

    Das Adapterkabel habe ich ja, dort sind auf ISO die vier Lautsprecher Dauer- und geschaltendes Plus, Masse, E- Antenne und die Amaturenbeleuchtung angeklemmt. Die restlichen Drähte sind mt dem originalen Stecker verbunden. Außerdem würde mich noch interessieren, welche Pins der 9te Lautsprecher, also der in der Mitte über den mittlerren Lüftungsdüsen hat, weil dieser im Adapterkabel nicht durchgeschliffen ist.

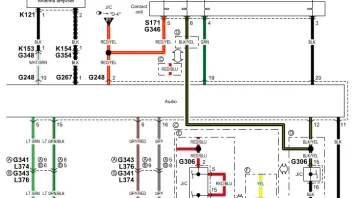

    Ich habe mal ein Bild von einem Adapterkabel für den Radioeinbau begefügt. Ich habe ein Y-Kabel = Iso2Car Kabel von Kram Telcom für den SX4. Dort ist aber nicht das Mutekabel auf ISO durchgeschliffen. Der originale Suzuki Stecker hat 20 Pin´s, die bei dem Iso2Car Kabel alle belegt sind, die beiden ISO Stecker haben zusammen 16 Pin´s.

    Danke Patrick. Ich habe das Auto ja noch nicht, aber ich besorge mir die Teile bzw. informiere mich im vorraus. Hier im Forum habe ich mich auch kundig gemacht, wie man die beiden silberne Leisten in der Mitte abmontiert, um das Radio auszubauen.

    Hallo Patrick (Swift styler), hast du etwas in Erfahrung bringen können, wo der Mute Pin ist? Ich habe am Iso2Car Adapterkabel noch 3 Drähte, die ich nicht zuordnen kann bzw. nicht durch die Iso Stecker geschliffen sind. Das wären am originalen Stecker die Pin´s 7, 8 und 17. Die Lenkradfernbedienung, den Helligkeitsregler und der Geschwindigkeitssensor sind auch nicht durch die ISO Stecker durchgeschliffen.

    Hallo Jörg, danke für dein Bild. Hast du vielleicht auch noch die andere Hälfte von dem Schaltplan, wo z.B. die vorderen Lautsprecher und die anderen Anschlüsse zu sehen sind?
    Danke

    Der Schaltplan den du zu Verfügung gestellt hast, zeigt nur die vorderen und hinteren seitlichen Lautsprecher. Wie ist denn der mittlere Lautsprecher, der über den Lüftungsdüsen angeschlossen? Außerdem sind nicht alle 20 Pin´s des Radiosteckers auf dem Schaltplan zu erkennen. Schon mal danke für deine Antwort.
